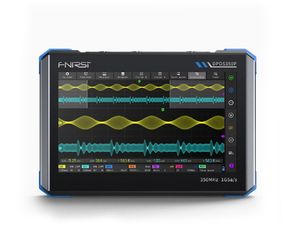

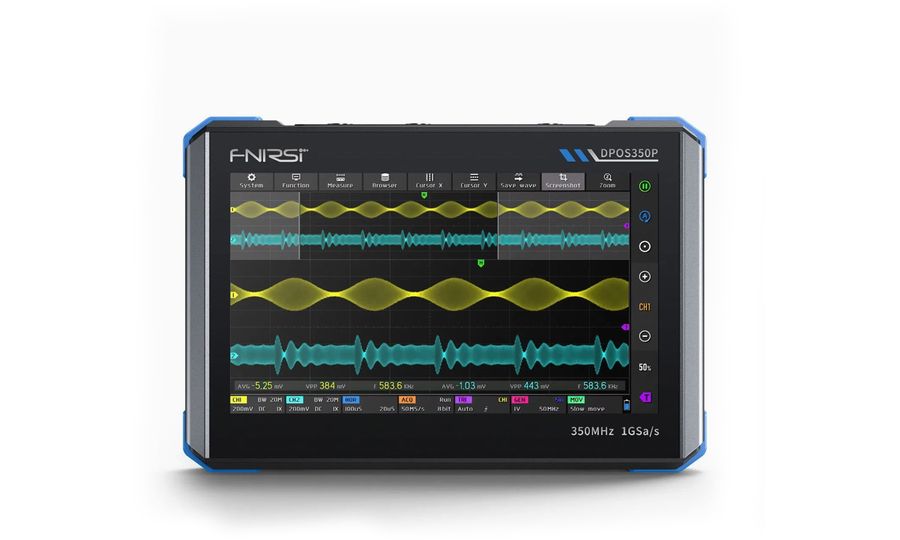

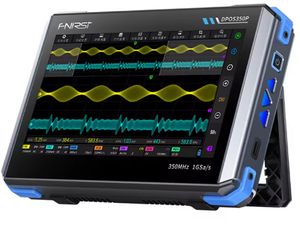

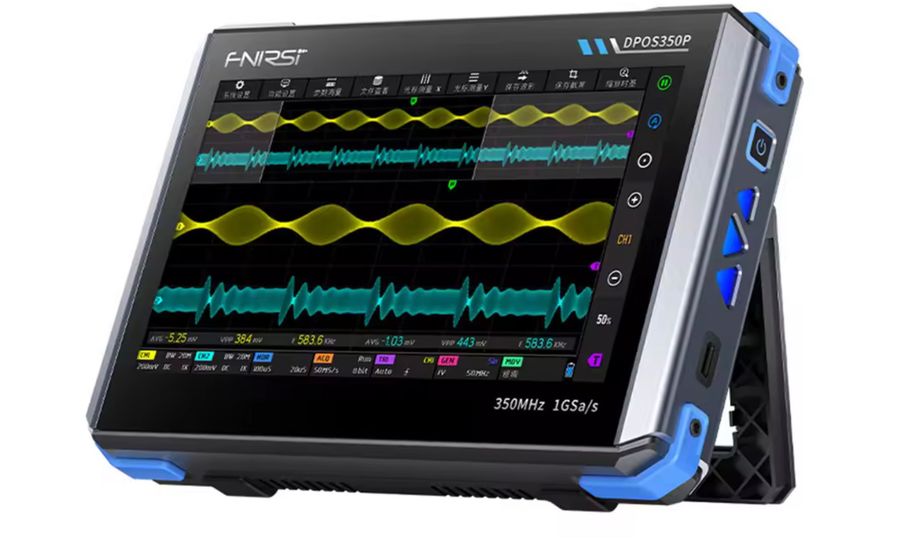

Descriere pentru FNIRSI DPOS350P Osciloscop digital, analizor de spectru, generator de semnal, tabletă cu afișaj LCD
FNIRSI DPOS350P este un instrument puternic și versatil 4 în 1 care combină un osciloscop digital cu fosforcu o lățime de bandă
de 350 MHz, un generator de semnal complet
până la 50 MHz, un analizor de spectrucu
o gamă de la 200 kHz la 350 MHz și un analizor
de răspuns în frecvență. Acesta este proiectat pentru utilizare
profesională în laboratoare, centre de dezvoltare, fabrici de producție și
aplicații de întreținere – pe scurt, oriunde există necesitatea de a analiza cu acuratețe semnalele electrice în timp real. Cu o rată de
eșantionare de 1 GSa/s, o rată de reîmprospătare ultra-rapidă de
50.000 de forme de undă pe secundă și declanșare digitală inteligentă,
poate capta chiar și anomalii pe termen foarte scurt și fenomene de semnal
complexe.
Afișaj precis și operare intuitivă
Instrumentul dispune de un ecran tactil IPS de
7"cu o rezoluție de 1024 ×
600 px, care oferă atât afișarea color clasică, cât și modul de
temperatură a culorii, în timp ce comenzile sunt intuitive și adaptate pentru
măsurători precise. Diferite tipuri de măsurători pot fi utilizate în modul
osciloscop – timp, tensiune, frecvență, nivel, perioadă și multe altele.
În plus, suportă modurile de afișare FFT, ZOOM, XY, auto-tuning, precum și
revenirea la zero declanșată de un buton. Osciloscopul funcționează cu două
canale, oferind atenuări comutabile (1X/10X/100X), o adâncime a memoriei de 60Kpts și o gamă de baze
de timp de la 5 ns la 50 s.

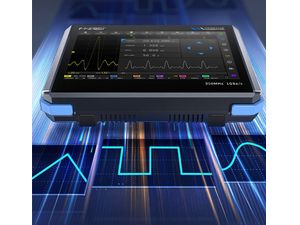

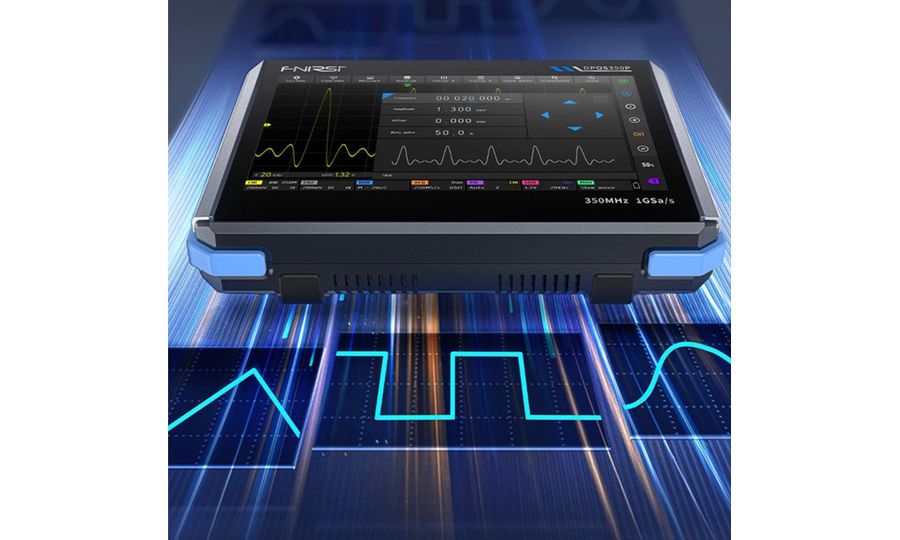

Generarea și analiza avansată a semnalelor
Generatorul de semnal integrat acceptă 14 forme
de undă standard, precum și înregistrarea personalizată (până la
500 de grupuri), cu o gamă de frecvențe de până la50 MHz pentru forma de undă sinusoidală.
Configurarea include reglarea fină a frecvenței (1 Hz), amplitudinii (0–5
VPP), offset-ului (±2,5 V) și umplerea pulsului cu o rezoluție de până la
0,1%. Analizorul de frecvență acoperă banda de la 100 Hz la 50 MHz cu
capabilități de măsurare a câștigului, fazei și frecvenței, inclusiv
suport pentru calibrarea sistemului.
Analizor de spectru puternic
Analizorul de spectru utilizează o transformare
FFT cu o lungime de până la 32K și permite afișarea clasică a spectrului, trasarea în cascadă și vizualizarea 3D. Acesta funcționează în
intervalul 200 kHz – 350 MHz și oferă
măsurători de până la +260 dBmV. Oferă
măsurători de frecvență și amplitudine bazate pe cursor și afișează
componentele armonice ale semnalului. Sunt disponibile, de asemenea,suport pentru auto-tuning șicalibrarea
sistemului.
Stocare, anduranță și conectivitate
DPOS350P acceptă stocarea a până la 500 de
forme de undă și90 de capturi de
ecran, exportul datelor prin USB și navigarea ușoară a datelor
stocate direct pe dispozitiv. Alimentarea este asigurată de o baterie
litiu-ion de8000 mAh cu suport de
încărcare rapidă QC18W (12 V / 1,5 A), care asigură funcționarea timp de
aproximativ 3 ore. Consumul total de
energie al dispozitivului este de 10 W, iar
răcirea este gestionată activ prin aer. Dispozitivul acceptă actualizarea
firmware-ului prin intermediul imaginii .iso, oprirea automată, alegerea mai
multor limbi (inclusiv engleză, chineză și rusă) și este echipat cu
funcții de protecție la supratensiuni de până la 400 V.
Compact, dar fără compromisuri
Cu dimensiunile sale compacte de 190 × 128 × 37 mm, performanțele ridicate
și caracteristicile versatile, FNIRSI DPOS350P este instrumentul ideal pentru
oricine are nevoie să măsoare, să analizeze și să vizualizeze în mod
fiabilo gamă largă de semnale
electrice – de la dezvoltare și diagnosticare la controlul
calității finale.
Parametrii tehnici
Osciloscop
- Număr de canale: 2 (CH1, CH2)
- Lățime de bandă analogică: până la 350 MHz (în modul cu
1 canal)
- Filtru hardware de lățime de bandă: 150 MHz / 20 MHz (comutabil)
- Rata de eșantionare: 1 GSa/s (timp real)
- Adâncime de memorie: 60 kpts
- Rata de reîmprospătare a undelor: până la 50.000 wfms/s
- Timp de creștere: 1 ns
- Impedanță de intrare: 1 MΩ / 14 pF
- Atenuarea sondei de intrare: 1X / 10X / 100X
- Sensibilitate verticală: 2 mV – 20 V (1X), 16 mV –
160 V (1X)
- Precizia măsurării DC: ±2%
- Precizia bazei de timp: ±0,01%
- Mod bază de timp: 5 ns – 50 s/div
- Mod role: 50 ms – 50 s
- ZOOM bază de timp: suport
- Moduri de afișare: culoare clasică / temperatură de culoare / fosfor
digital
- Moduri de declanșare: Auto / Single / Normal
- Front de declanșare: crescător / descrescător
- Nivel de declanșare: manual sau automat (10%-90%)
- Suprimarea declanșării: L1 – L3
- Măsurarea cursorului: timp, perioadă, frecvență, nivel, tensiune
- Măsurarea parametrilor: 12 tipuri (inclusiv RMS, peak-to-peak, etc.)
- Afișare FFT simplă: suport
- Modul XY: suport
- Luminozitate undă: reglabilă
- Funcție automată cu un singur buton: suport
- Funcția de revenire la zero: suport
- Mod de înaltă rezoluție: 8bit – 16bit
- Afișare spectru: suport
Generator de semnal
- Sinus: 0 – 50 MHz
- Alte forme de undă: 0 – 10 MHz / 5 MHz / 3 MHz (în funcție de tipul
semnalului)
- Forme de undă: 14 forme de undă standard + înregistrare personalizată
(până la 500 de grupuri)
- Rezoluția frecvenței: 1 Hz
- Amplitudine de ieșire: 0 – 5 Vpp
- Offset: –2,5 V până la +2,5 V
- Rezoluție offset și amplitudine: 1 mV
- Ciclul de funcționare: 0,1% – 99,9%, rezoluție 0,1%
- Forme de undă personalizate: suport pentru import și înregistrare
Analizor de răspuns în frecvență
- Intervalul de frecvență al semnalului de excitație: 100 Hz –
50 MHz
- Amplitudinea semnalului de excitație: 0 – 5 Vpp
- Decalajul semnalului de excitație: –2,5 V – +2,5 V
- Număr de puncte de frecvență: 20 – 500
- Măsurare: frecvență, câștig, fază
- Mod: simplu / ciclic
- Calibrarea sistemului: suport
Analizor de spectru
- Metoda de măsurare: FFT (transformare Fourier rapidă)
- Lungime FFT: 4K – 32K
- Gama de frecvențe: 200 kHz – 350 MHz
- Nivelul semnalului: –60 dBmV la +260 dBmV
- Măsurarea cursorului: frecvență / amplitudine
- Marcarea parametrilor: energie maximă / armonici
- Afișare: spectru clasic, diagramă în cascadă, cascadă 3D
- Auto-tuning: suport
- Calibrarea sistemului: suport
Memorie și export
- Stocarea undelor: până la 500 de grupuri
- Capturi de ecran: până la 90 de imagini
- Vizualizarea datelor stocate: suport
- Export de date: port USB
Sursă de alimentare și funcționare
- Baterie: 3,7 V, 8000 mAh Li-Ion
- Încărcare: QC18W (12 V / 1,5 A), timp de încărcare aprox. 2 ore
- Durata de viață a bateriei: aprox. 3 ore în funcționare, 5 ore în
standby
- Consum total de energie: 10 W
- Răcire: activă (aer)
Afișaj și interfață
- Afișaj: 7" IPS, rezoluție 1024 × 600 px
- Control tactil: capacitiv
- Limbile interfeței: engleză, chineză, rusă, portugheză
- Oprire automată: setată de la 15 minute la 1 oră sau oprită
- Firmware: suport actualizări prin intermediul fișierului .iso
- Dimensiuni: 190 × 128 × 37 mm
Instrucțiuni pentru descăcare
Conținutul pachetului
- 1x FNIRSI DPOS350P
- 1x cablu de alimentare
- 1x cablu cu terminale croc
- 1x adaptor
- 1x sondă
Cehia
Slovacia
Ungaria
Germania
Bulgaria
Distribuie pe Facebook
înseamnă acest lucru că osciloscopul vine într-adevăr fără sondele de osciloscop? Peste tot văd două ca făcând parte din echipamentul standard.
da, există două sonde, avem o eroare în descriere, pe care o vom corecta.
Salutări
